VOC在线监测系统

产品描述：

　　VOCs自动监测报警系统是全新打造的一款VOCs气体监测系统，采用原装进口PID传感器及全新32位低功耗处理器;

采用8寸液晶触摸屏显示，美观大方;电路采用4层布线，对弱信号及抗干扰更强;独立的精度进口16位AD芯片及特有信号处理算法，测量数据精度更高更稳定。　

产品特点：

　　◆ 原装进口高性能英国PID传感器，稳定性和重复性好，使用寿命长;

　　PID原理的特点：PID的基本原理是利用惰性气体真空放电现象所产生的紫外线(VUV)，使待测气体分子发生电离，并通过测量离子化后的气体所产生的电流强度，从而得到待测气体浓度，PID传感器由紫外灯光源和离子室等主要部分构成，在离子室有正负电极，形成电场，有机挥发物分子在高能紫外线光源激发下，产生负电子和正离子，这些电离的微粒在电极间形成电流，经检测器放大和处理后输出电流信号，检测到ppm级的浓度。

　　◆前级预处理单元和后级预处理单元：前处理单元对取出的样品进行初步处理，使样品适合于传输，

缩短样品的传输滞后，减轻与处理单元的负担，如减压、降温、除尘等。后级预处理单元对样品做进一步处理和调节，如温度、压力、流量的调节，过滤、除湿、去除有害物等，安全泄压和限流等。

　　◆ 温湿度实时显示;

　　◆适合高效、快速除水的场合，可长期在线使用

　　◆适合运行在高温、高粉尘、高油气等场合，例如：锅炉烟气、汽车尾气、环保部门、工业生产过

程监测、污染源排放监测、烟气重金属在线监测、脱硫脱硝监测、垃圾焚烧烟气排放监测、挥发 性有机物(VOC)监测、沼气在线监测等。

　　◆ mg/m3、ppm、ppb、pphb等多种单位可选择;

　　◆ 在线曲线图显示，可时实时查看数据动态

　　◆ 无线，蓝牙，光纤，NB,loya,多种信号传输方式选择

　　◆ 无缝对接系统平台，上位机系统实现多元化操作

　　◆ 挂壁式独立安装，，无需调试，直接通电开始使用

　　◆系统在200℃以内，有粉尘有水气的环境中也可以精确检测VOCs的数值

技术参数：

名称	描述
检测气体：	VOCs
检测原理：	PID原理
检测方式：	固定在线式长期连续检测，泵吸式的检测方式；
测量范围：	0-1ppm,20ppm、50ppm、200ppm、2000ppm、6000ppm、10000ppm、0-5mg/m3、0-20 mg/m3、0-100 mg/m3、0-500 mg/m3、0-1000 mg/m3、0-5000 mg/m3、0-10000 mg/m3（可选，未列出量程可定制）
分 辨 率：	0.001ppm ,0.01ppm，0.1ppm，1ppm、0.01 mg/m3、0.1 mg/m3、1 mg/m3
精    度：	≤±2%（实际浓度，精度要求根据传感器性能定）
操作方式：	触摸屏操作
恢复时间：	≤20秒
信号传输：	两组继电器输出：无源触电容量220VAC 0.5A或5VDC 0.5A 通过无线模块功能可以实现检测数据的远程传输和状态报警、可实现以太网的接入(选配功能)
主体材质：	壳体：ADC12铝合金，坚固，耐磨耐腐蚀(可选316不锈钢壳体) 气室：采用高强度耐磨耐腐蚀铝型材，坚固耐用(可选316不锈钢气室)
安装方式：	壁挂式
工作温度：	-20℃～+60℃（特殊要求需定制）
工作湿度：	≤95%RH，无冷凝（湿度>90%RH，凝露可配过滤器）
相对湿度：	10%～95%RH
供电电源：	24VDC（正常工作电压范围 12～30VDC）
功 耗：	1.5W
工作压力：	≤200Kpa
尺 寸：	62cm*45cm*16cm（高*宽*厚）
执行标准：	GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010
重量：	约5GK

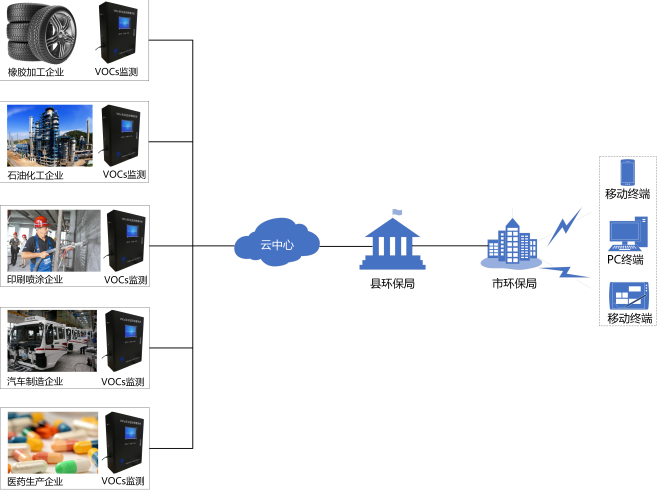

VOCs安装方案

　　固定源VOCs有组织排放安装方案

　　1、排放口安装VOCs在线监测报警仪，仪器内可插3G/4G的电话卡，也可通过USB接口连接企业电脑，将仪器的实时数据传输到云端或者电脑。

　　2、电脑端的数据保留了可开发的数据端口协议，只需环保局给出平台端口，协议相互对接后，即可对接环保局平台。

　　1、VOCs报警器通过树形的接线方式跟报警控制主机的RS485输入线连接，将数据传输到主机。

　　2、报警控制主机里可插3G/4G的电话卡，也可通过网线连接企业局域网，将仪的实时数据传输到云端。

　　3、电脑端的数据保留了可以开发的数据端口协议，只需环保局给

　　出平台端口，即可对接环保局平台。
